水源地護欄網、水源地圍欄網、水源地隔離網的施工

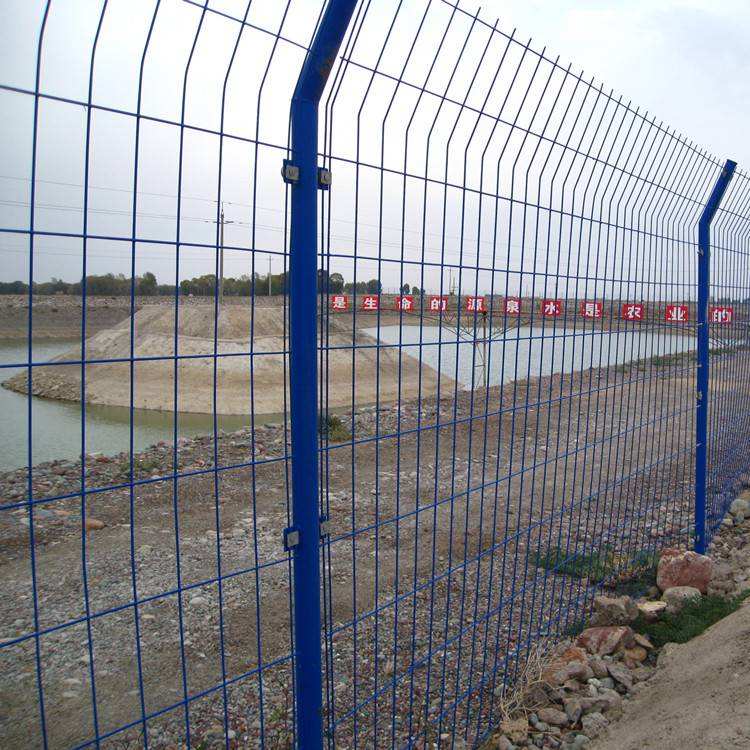

水源地護欄網、水源地圍欄網、水源地隔離網

1、施工放樣。根據設計文件中隔離設施的橫斷面位置、實際地形及地物條件確定出控制立柱的位置，進行必要的場地清理、定出立柱中心

線，測量立柱的準確位置，做出標記。由于實際的征地邊界常呈現鋸齒形狀，在征地界以內，隔離網欄布設時做成弧形折線，弧形折線與鋸

齒型征地界的內側相切，增強其美觀性，以減少網片的異型定制，便于施工及安裝。
2、測量各立柱基礎標高，保證安裝后隔離網欄頂面的平順和美觀。階梯狀設置段，測出臺階的高度以確定立柱的高度。

3、在放樣和定位工作完成的基礎上，根據設計文件要求開挖基坑，開挖深度應符合設計要求。在特殊地質條件下，如堅硬的巖石等，在保

證不超出永久征地線和設施布設整體美觀的前提下，允許對基坑位置做適當調整，對于巖石不可避免的部位采用風鎬破碎開挖。基坑開挖到

設計要求深度后，應將基底清理干凈，經檢驗合格后，方可進行下道工序。

 4、立柱基坑混凝土包括現場澆筑和預制埋設兩種施工方式，根據現場場地及進度要求采用。現場澆筑，基坑底部先墊10cm混凝土，將立

柱放入坑內，正確就位，用臨時支撐進行固定，用靠尺測量立柱垂直度（允許誤差為3mm/m），用卷尺量立柱標高（允許誤差±10mm）

及立柱間距（允許誤差±20mm），在確認符合設計要求后，進行混凝土澆筑。立柱的埋設應分段進行：先埋設兩端的立柱，然后拉線埋設

中間的立柱。控制立柱與中間立柱的平面投影在一條直線上，不得出現參差不齊的現象。也可將立柱與混凝土基礎制成整體結構，現場直接

安裝到位。在施工過程中均應嚴格檢查立柱就位后的垂直度和立柱高度，以保證網片的安裝質量和防護網安裝完畢后的整體美觀效果。對預

制的混凝土立柱和基礎，在運輸及裝卸時應避免立柱折斷或毀壞邊角。裝車時堆放高度不宜超過5層。

5、斜撐與立柱同時施工，設置間距視實際地形及征地條件進行局部微調，混凝土基礎采用現場澆筑或預制均可。
6、立柱及斜撐的標稱長度允許誤差為5mm/m，立柱鋼管及斜撐角鋼的寬度允許有3mm的正公差，彎曲度不允許大于5mm/m。網絲直徑

允許誤差為-0.03mm～0.04mm。

 7、立柱基礎混凝土強度達設計強度的70%以后，方可進行網片安裝。立柱、隔離網片及斜撐的制造加工要求在工廠集中制作完成，以保證

加工制作的質量。網片安裝后要求網面平整、無明顯的凹凸現象，框架與立柱連接牢固，框架整體平順美觀。

  8、水源地圍欄網的連接件按設計圖紙要求正確連接就位，并采用防盜螺栓擰緊固定。網片安裝完畢后，立柱基礎周圍均應進行最后壓實處理。

 9、安裝完畢的隔離網欄，以大約1000m為一驗收單位，連續取10跨隔離網欄進行檢查驗收，按項目劃分的單元工程進行評定。立柱的垂直度用測尺或水平尺測量，高度和間距用尺測量。每批檢驗驗樣本以100根立柱為一單位，檢驗頻率為1～2根。
