鐵路刺絲滾籠技術規格要求

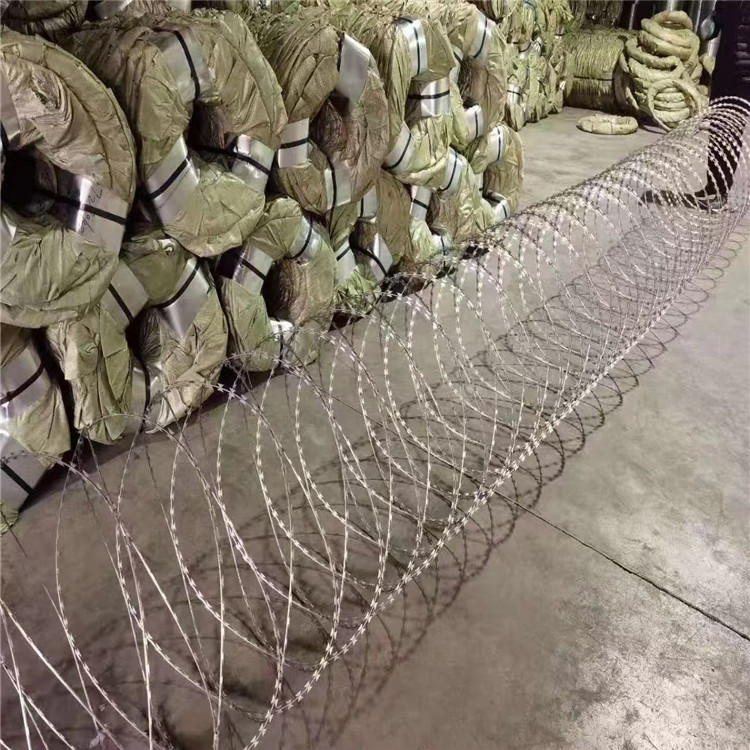

1、剌絲滾籠采用刀片剌繩繞圈后相臨兩圈每隔120°用剌絲連接卡固定，張開后形成蛇腹網狀；閉合后刀片剌繩圈徑為50cm，張開后每交叉圈安裝間距20cm，直徑不小于45cm。

2、刀片刺繩由沖切鋼板采用機械壓軋在鋼絲上成型，刀刺寬度22mm，兩刃垂直間距15mm，刀刺縱向間距34mm，芯絲直徑為2.5mm。刀片采用厚度0.5mm的Q195鋼板沖切制作，芯絲由HPB300 Φ6.5mm高線鋼絲冷拔加工。

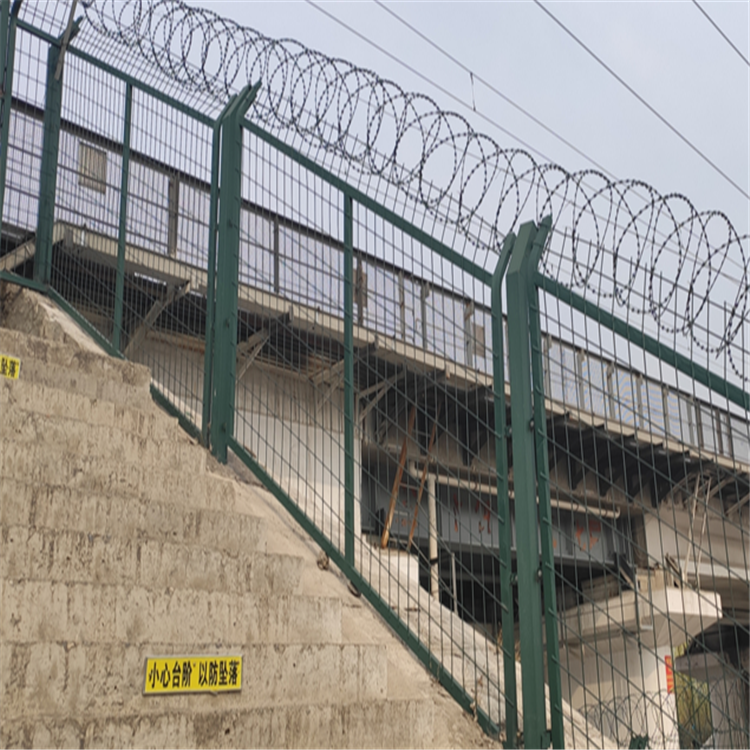

3、剌絲滾籠由剌絲連接卡扣與固定在支架上的縱向拉筋相連接，縱向拉筋與支架的連接采用Φ2.5mm的冷拔鍍鋅鋼絲繞2圈后擰緊固定。支架設置在跨度3m防護柵欄的立柱和跨中位置，其它跨度僅設置于立柱上部，支架與防護柵欄采用支架抱箍連接。 對于已安裝金屬網片的防護柵欄，刺絲滾籠直接采用Φ2.5mm的冷拔鍍鋅鋼絲或刺絲連接卡扣固定于金屬網橫片和金屬絲上。

4、刺絲滾籠的下緣距離鋼筋混凝土防護柵欄上緣的垂直距離為5cm，特別注意錯臺單元地段的防護柵欄刺絲滾籠的下緣距離防護柵欄上緣的垂直距離為5cm，最大距離不能超過10cm。

5、支架用抱箍固定于立柱和上檻的線路內側，跨度為3m的防護柵欄中部設置一處加密支架。鋼筋混凝土防護柵欄支架長度不得小于73cm，下部固定長度為28cm，鋼防護柵欄支架長度不得小于50cm，下部固定長度為15cm，每根支架在立柱上需最少上下2排固定點。

6、縱向拉筋、冷拔鋼絲、支架抱箍、支架等均需要熱鍍鋅處理，鍍鋅量270g/㎡。

7、每3米單元長度的欄片上部刀片刺繩為30圈，不得少于30圈，單元長度小于3米的，按照10圈/米嚴格控制。
